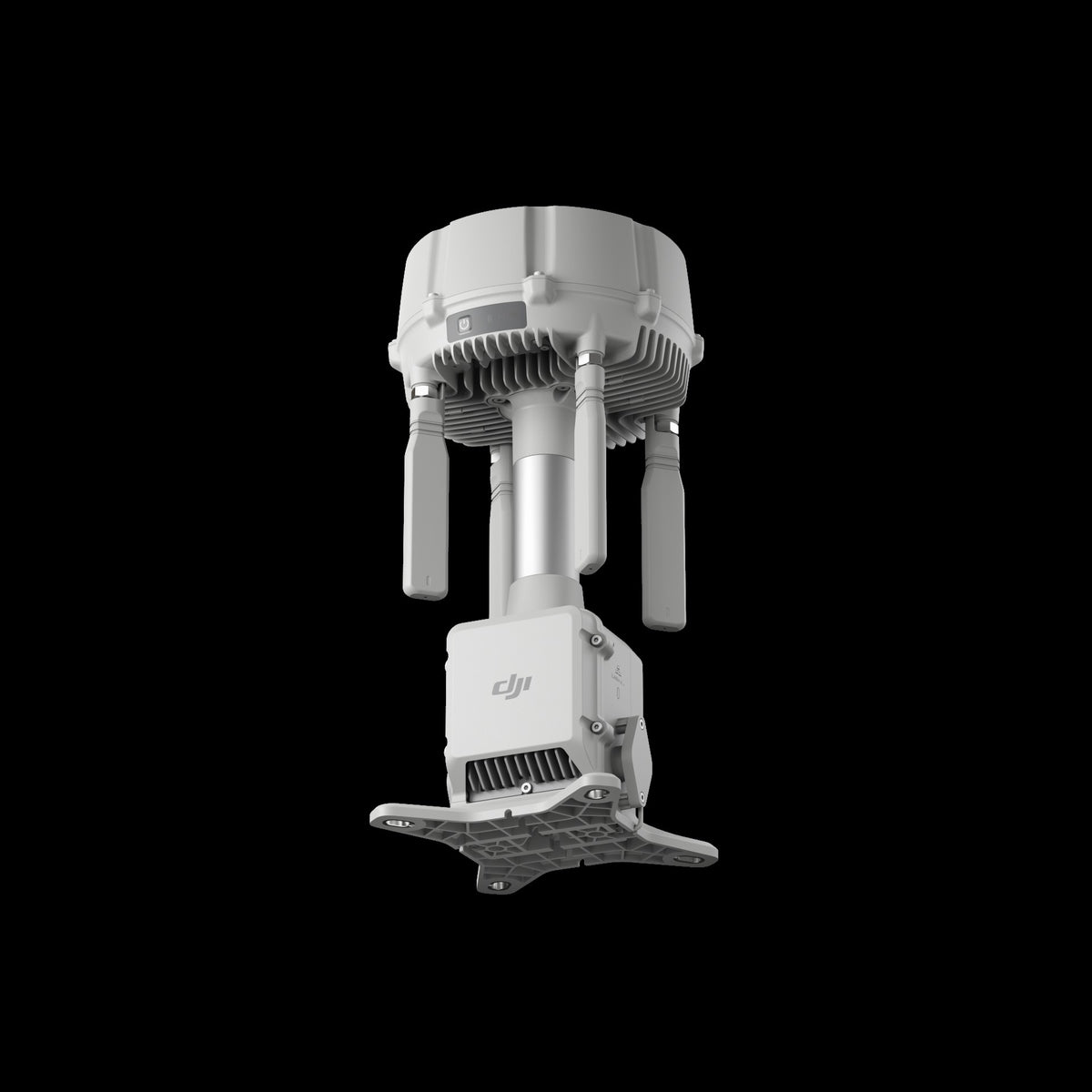

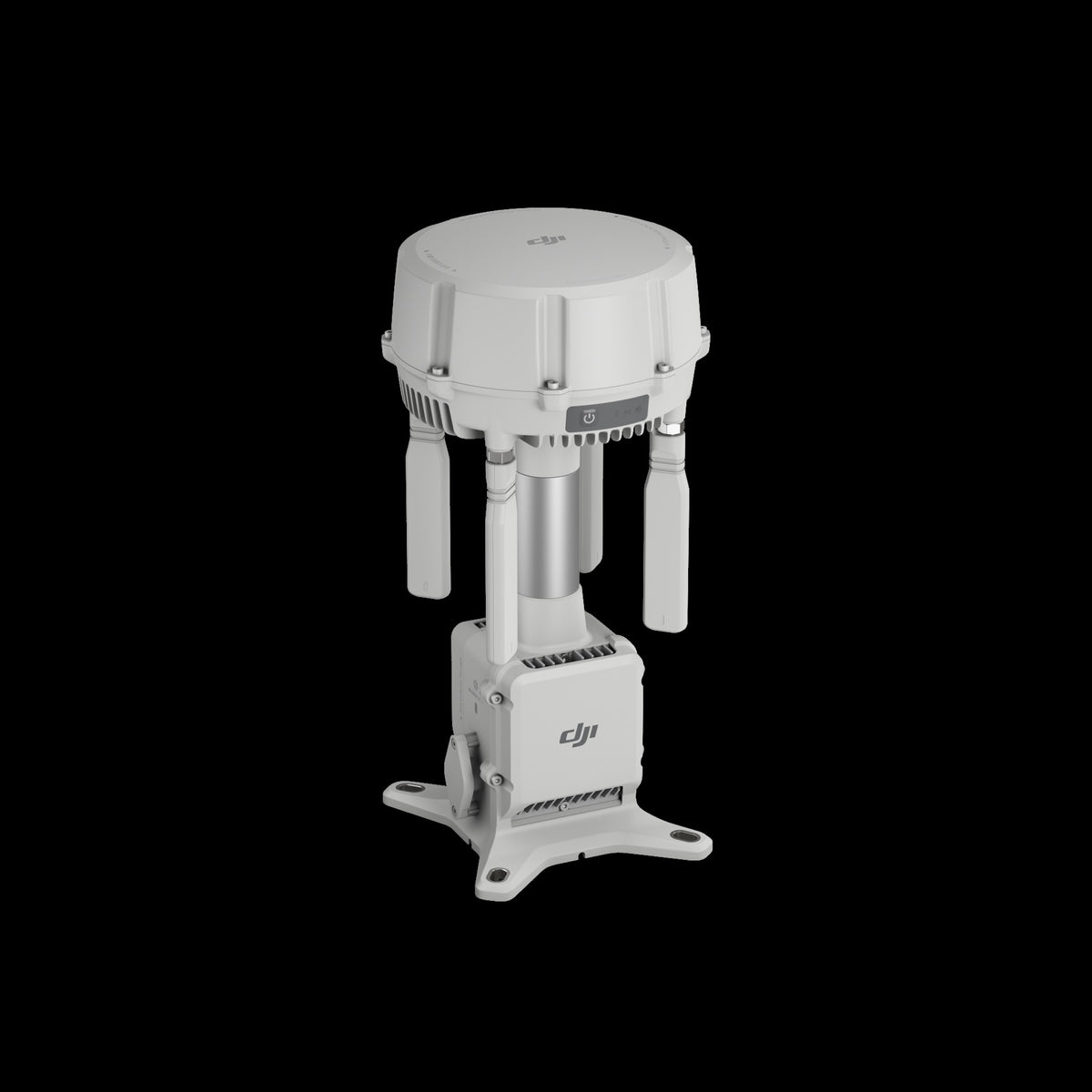

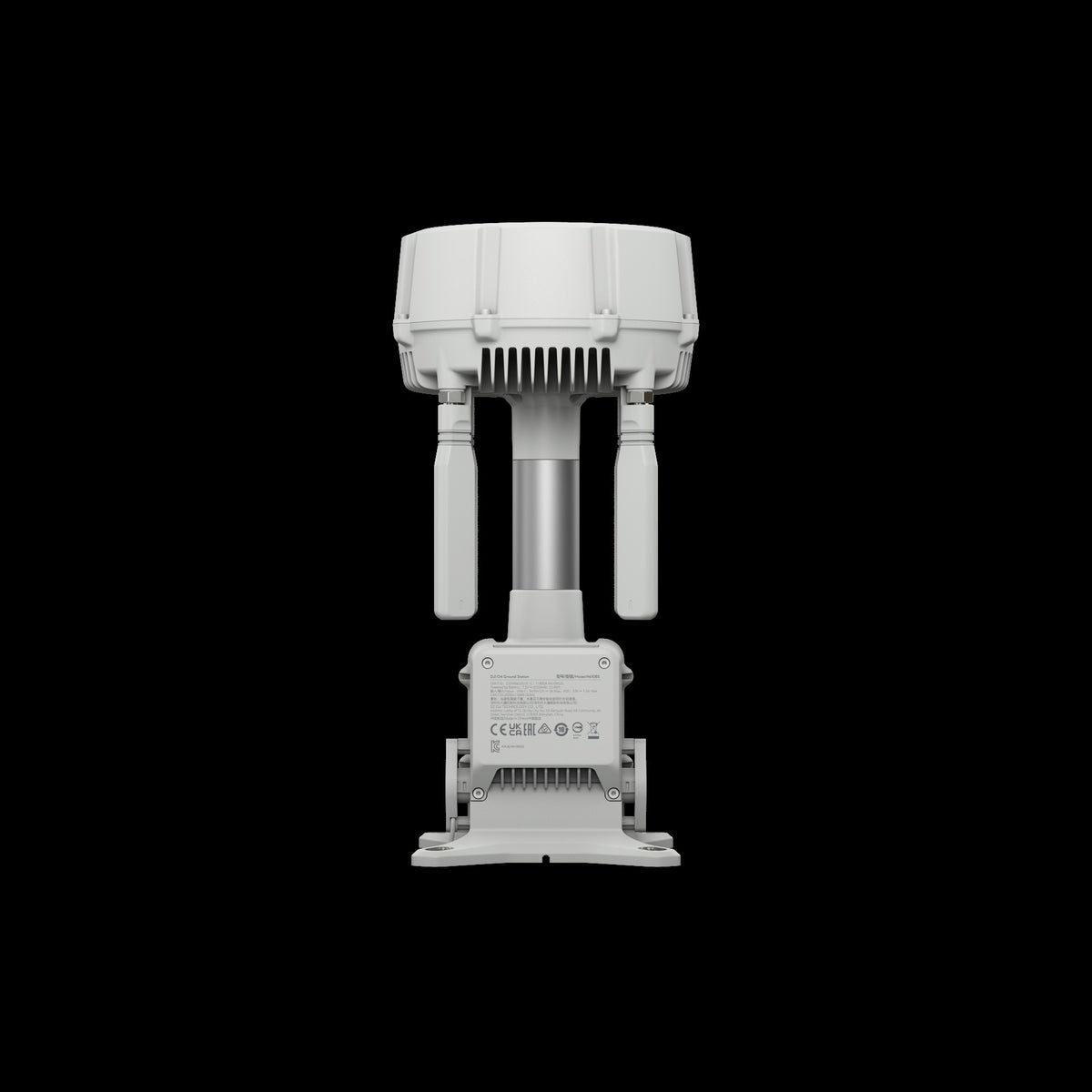

Station au sol DJI O4

Système de transmission robuste à large couverture — Allez plus loin, restez informé.

Conçue pour dépasser les limites des signaux, la station au sol DJI O4 est dotée d’un réseau de 12 antennes et d’une sélection multibande automatique. Un nouveau mode Passerelle se connecte directement à FlightHub 2 pour contourner les obstacles de déploiement, tandis que le mode Relais prend en charge une portée hors ligne. Sans entretien par sa conception, elle assure des opérations ininterrompues 24 h/24 et 7 j/7.

Matériel avancé, transmission robuste

• Unité RF haute performance — La RF à haut rendement améliore considérablement la pénétration et la couverture du signal, avec un rapport signal/bruit optimisé qui récupère les signaux utilisables dans des environnements électromagnétiques complexes.
• Antenne omnidirectionnelle à gain élevé — 12 antennes internes et externes avec polarisation horizontale et verticale offrent une couverture omnidirectionnelle à gain élevé, quelle que soit la position de l’aéronef.
• Sélection multibande automatique — Bascule automatiquement entre les bandes sub-2G, 2,4 GHz, 5,2 GHz, 5,8 GHz et d’autres pour contourner les interférences. Couplée au DJI Matrice 400, prend en charge une transmission jusqu’à 40 km.
• GNSS à 5 systèmes et 19 fréquences — Le module RTK à gain élevé intégré suit 19 fréquences sur cinq systèmes satellitaires mondiaux pour un positionnement continu au centimètre près.

Mode Passerelle — Large couverture

• Connectivité réseau directe — Se connecte directement à DJI FlightHub 2 via Ethernet ou le Dongle cellulaire DJI 2, étendant la couverture jusqu’à 30 km et libérant la station des contraintes de proximité du DJI Dock 3.
• Carte de signal pour un déploiement précis — FlightHub 2 génère une carte de signal après chaque vol, mettant visuellement en évidence les zones de faible couverture pour un placement précis de la station.
• Cockpit virtuel pour un contrôle agile — Les opérateurs peuvent remplacer à distance les itinéraires prédéfinis via le Cockpit virtuel FlightHub 2 pour une réponse flexible et rapide aux tâches multipoints.

Mode Relais — Portée hors ligne

• Configuration en hauteur pour dégager les obstructions — Hérite des fonctions de déploiement fixe du relais D-RTK 3 ; positionner en hauteur pour étendre la portée de transmission vidéo dans les vallées ou les environnements urbains obstrués.
• Rotation multi-appareils — Les radiocommandes ou les DJI Docks à portée du signal peuvent scanner et se connecter à la station au sol O4, permettant des rotations rapides entre plusieurs aéronefs.

Conception durable, alimentation intelligente

• Fiabilité par tous les temps — Classée IP67 ; fonctionne de -40 °C à 55 °C (-40 °F à 131 °F).
• Protection contre la foudre — Protection exclusive contre la foudre et conception de mise à la terre conforme à la norme EN/IEC 61643-21 Catégorie C.
• Conception sans entretien — Refroidissement passif sans ventilateur et mécanisme d’auto-récupération reprennent automatiquement le fonctionnement après des pannes de courant ou des anomalies logicielles.
• Mode intelligent basse consommation — En mode Passerelle, se met automatiquement en veille lorsqu’aucun aéronef n’est connecté, consommant seulement 7 W en veille. Compatible avec les solutions solaires DJI Power ou les systèmes photovoltaïques tiers.

Écosystème ouvert, intégration flexible

• Gestion visuelle unifiée — Intègre jusqu’à quatre caméras IP standard via les protocoles ONVIF et GB/T 28181, diffusant des vidéos en direct vers FlightHub 2 avec contrôle PTZ à distance.
• ESDK ouvert — L’ESDK 2.0 basé sur MQTT et l’API Cloud permettent des intégrations personnalisées et une connexion à des récepteurs Remote ID ou ADS-B tiers pour la connaissance de l’espace aérien.

Modèles pris en charge

Mode Passerelle : DJI Dock 3
Mode Relais : DJI Dock 3, DJI Matrice 400, DJI Matrice 4E, DJI Matrice 4T, DJI Matrice 4D/4TD (DJI RC Plus 2 Enterprise), DJI FlyCart 100

Le mode Relais n’est pas disponible dans les pays ou régions sans prise en charge de la fréquence 5 GHz. Vérifiez les lois et réglementations locales.

Spécifications clés

• Système de transmission vidéo : DJI O4 Enterprise Enhanced Video Transmission
• Distance de transmission max (IC, dégagée, sans interférence) : 40 km avec Matrice 400 ; 30 km avec d’autres aéronefs pris en charge
• Antennes : OcuSync 4 Pro directionnelles externes × 4, directionnelles internes × 8 (2T4R sur 2,4/5,2/5,8 GHz ; 2T2R sur sub-2G)
• GNSS : GPS (L1C/A, L2C, L5), BDS (B1I/B2I/B3I/B1C/B2a/B2b), GALILEO (E1, E5a, E5b, E6), GLONASS (L1, L2), QZSS (L1C/A, L2C, L5), Bande L
• Précision RTK réseau : Horizontale 1,0 cm + 1 ppm (RMS) ; Verticale 3,0 cm + 1 ppm (RMS)
• Accès réseau : Ethernet adaptatif (≥100 Mbps, ≤100 ms de latence) ; 4G via le Dongle cellulaire DJI 2 (vendu séparément)
• Interface d’alimentation : Entrée PoE WAN, entrée PoE LAN (IEEE 802.3bt Type 4/Type 3, ou 802.3at Type 2 — Mode Passerelle uniquement)
• Consommation électrique : Max 65 W (chauffage inclus) ; typique 17,1 W (Passerelle) ; faible consommation 7 W en veille
• Batterie de secours : LiPo 3250 mAh / 23,4 Wh — environ 45 min (Passerelle) / 30 min (Relais) d’autonomie
• Température de fonctionnement : −40 °C à 55 °C (avec PoE++ Type 4)
• Altitude de fonctionnement max : 6000 m
• Protection contre les intrusions : IP67 / IK07
• Dimensions : 170 × 170 × 352 mm
• Poids : 2,68 kg

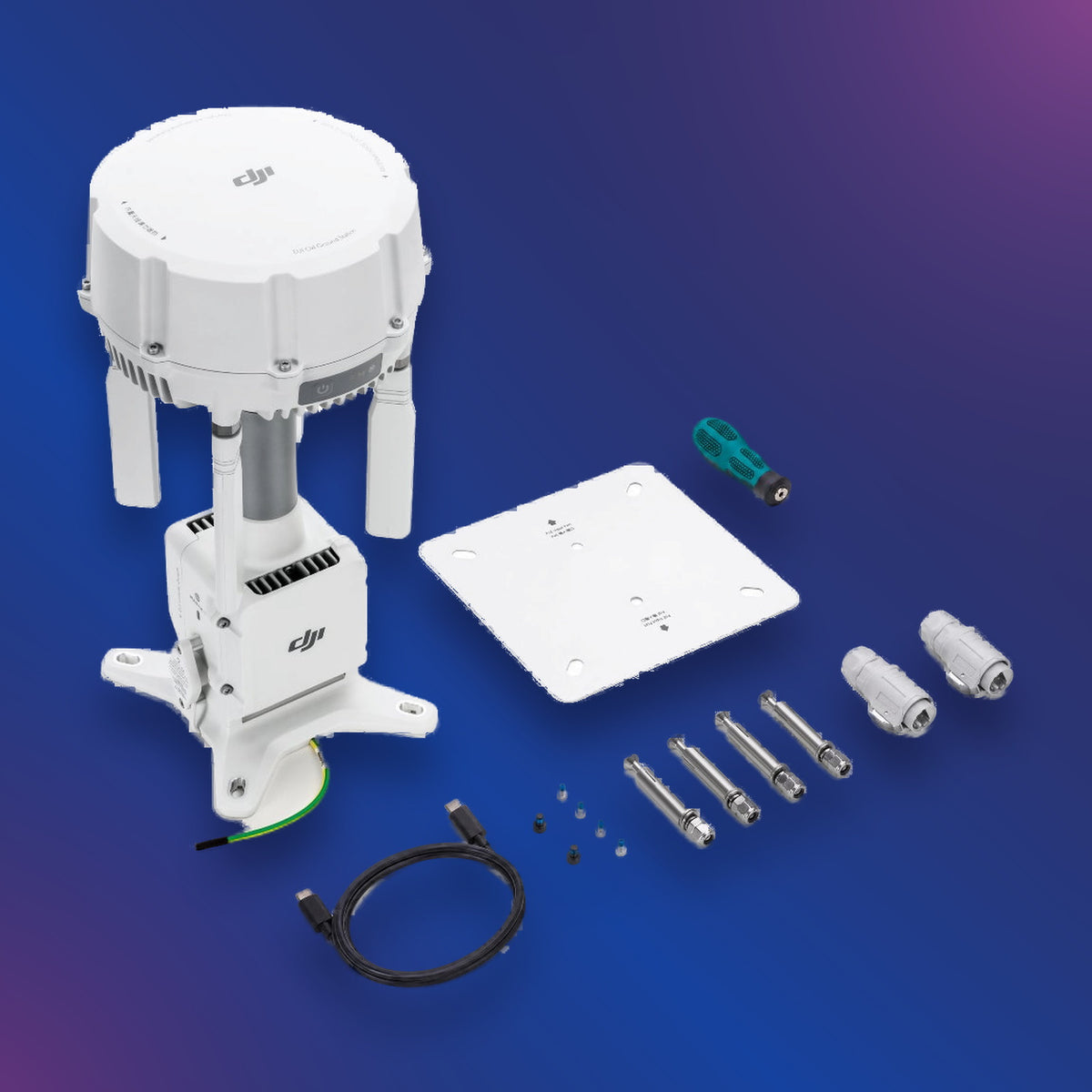

• Montage : Boulons d’expansion φ6×70 mm ; ou vis M6 sur un entraxe de 60 mm
• Plateformes Cloud : FlightHub 2, FlightHub 2 On-Premises, FlightHub Sync, DJI Cloud API
• Écosystème ouvert : ESDK 2.0

Précommande : La station au sol DJI O4 est disponible en précommande. Contactez notre équipe canadienne pour les délais de livraison et les devis.
